非屏蔽防水圆形连接器 结构与性能特点解析

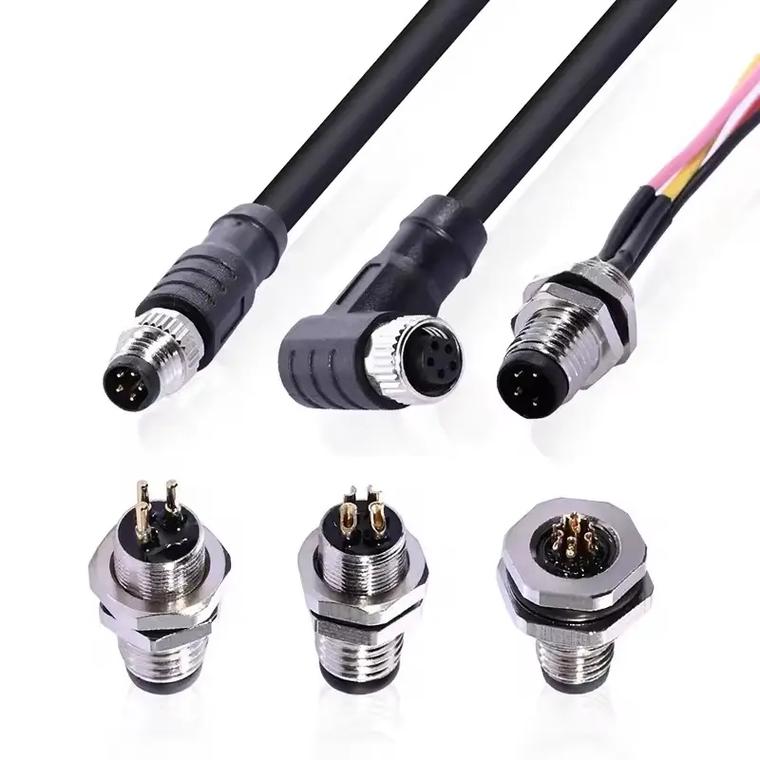

电子连接器广泛应用于各类电气与电子系统中，不同使用环境对连接器的外形、防护能力及屏蔽性能提出不同要求。非屏蔽类型防水圆形连接器是一种具有圆形外观和防水性能的电子设备连接器，通常用于需要防水但不需要电磁屏蔽的场合。

与传统非防水连接器相比，这类产品的核心差异在于其具备密封结构。插头与插座之间通常设有密封圈、密封垫或采用多重密封设计，结合耐腐蚀壳体材料，使产品在潮湿、淋雨、溅水甚至短时浸水环境下仍可维持稳定电气连接。其整体防护等级一般可达到IP65、IP66或IP67等，具体取决于产品设计和测试条件。

“非屏蔽”是本连接器与屏蔽型产品的主要区别。屏蔽型连接器通常在壳体内部增加金属屏蔽层，用于抑制电磁干扰。而非屏蔽类型不配置额外的整体屏蔽结构，更专注于机械连接、电气导通与防水保护，因此在成本控制、结构复杂度和轻量化方面具有一定优势。

在结构上，该连接器通常由圆形插头、圆形插座、接触对、绝缘件、外壳以及密封件组成。外壳材料可能为塑料或金属，但对非屏蔽产品而言，更常见的是工程塑料、尼龙或普通金属配合密封圈。接触对用于传输电源或信号，针位和排列方式可根据使用需求灵活定制。

这类连接器适合没有严格EMC（电磁兼容性）屏蔽需求、但对防水要求较高的应用空间，例如户外照明、小型电子设备、电动工具、安防监控外设、传感器接口等。在这些场景中，保持连接可靠性、防潮防尘常常优先于电磁屏蔽要求。

用户在选型时，需关注防水等级、工作电流和电压、芯数配置、锁紧方式以及相互配对连接器的机械互配要求。尽管不具备屏蔽功能，但通过良好密封与一贯性工业设计，它依然能够满足很多狭窄或普通工业场景的连接需务。如果系统不需要额外的电磁屏蔽，重点在于防水安全与长期可靠并存，那么非屏蔽类型防水圆形连接器是一类便于使用的常用电气互连组件。
